高性能・低価格な映像・画像無線中継用伝送装置(FPU)

ワイヤレスカメラ用

2004.2.12 UP 映像記録サービス(EKS)東京都中野区

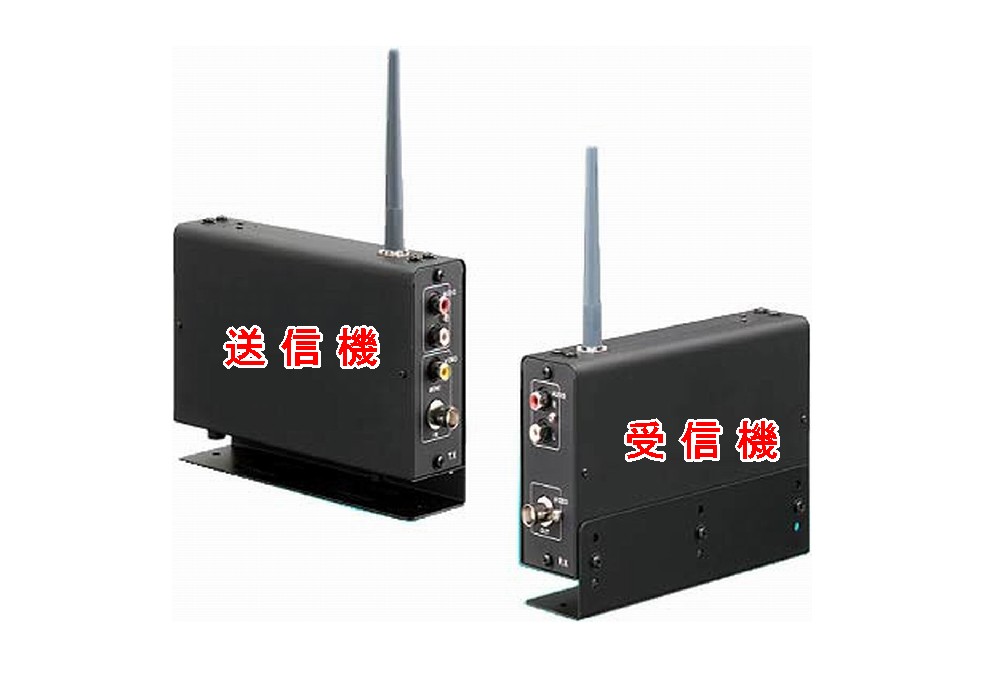

映像|画像無線中継用伝送装置wv-1100mk3 ディーアンドエムホ−ルディングス(旧日本マランツ株式会社)
より超小型且つ高性能な映像・画像無線(2.4GHz帯)中継用
伝送装置(FPU)
が発売されました。
型番は[WV-1100MK3]です。
以前の[WV-1100MK2]と外形は同じですが、
以下の2点の機能が追加されました。

①音声が2チャンネルになった。
②受信機側から制御信号を送り、送信機側に
 接続されているビデオカメラを無線でコントロールする機能。

以前のWV-1100MK2は昨年の隅田川花火大会音声無線中継で使用しました。 EKS NEWS 参照
※今年の隅田川花火大会音声無線中継でも使用しました。
又、某国立大学での卒業式や入学式で、別棟への映像・音声無線中継にも使用しております。

WV-1100MK3 を池上通信機(IKEGAMI)の UniSlot 規格に対応させたのが、WV-1200 です。
WV-1100MK3(\500,000)とWV-1200(\600,000)は性能的には全く同じです。
WV-1200は、ワイヤレスカメラとして十分な性能を有しておりますが、
WV-1100MK3も一体型カメラに取り付け、 ワイヤレスカメラ としての使用も可能です。

WV-1100MK3 の主な特徴


WV-1100MK3 カタログ(pdf)
※WV-1100MK3 送信機外観図(pdf)
※WV-1100MK3 受信機外観図(pdf)

  ①無線局の免許不要(従事者免許も不要)なので、どなたでもお使いになれます。
  ②通常のテレビと同じ画像(30フレーム/秒)と音声を高品質で伝送。
  ③バッテリー駆動(DC12V)が可能です。
  ④受信機側から、送信機側に接続されたビデオカメラの、無線によるリモートコントロール
  (パン,ティルト,ズーム,フォーカス等)が可能です。
  ⑤送受とも指向性アンテナを使用することにより、2Km 〜3Km 位迄の伝送が可能。


WV-1100MK3仕様

電源電圧 DC12V ±10%
消費電力 7W
使用温度範囲 0℃ 〜 +40℃
送信周波数 2,412 〜 2,472MHz
送信出力 2mW/MHz
受信感度 −70dB以下
電波方式 スペクトラム拡散方式
映像入出力信号 NTSCコンポジット
画像圧縮伸張方式 MPEG2
伝送レート 6 Mbps


このすばらしい映像(音声)無線中継用伝送装置(FPUとしても十分使える)
WV-1100MK3 に関しまして、
デモ可能でございますので、お気軽に ご連絡 下さい。
※WV-1100MK3 は、生産完了となりましたが、
 後継機種 WV-1200 の在庫がございます。
